こんばんは、よっちです。
ダボ穴ガイドの作成、本日6割くらい進みましたので経過を報告します（ ´∀｀）つ
まずは作業台作りから。
知り合いの美容師さんが独立して店舗を構えるということで、少し前、建築中の現場にお邪魔した事がありました。その時現場にあった大きな板をいただきましたので今回はそれを使います。Yさんその説はありがとうございました(^.^)/
その時一緒に頂いた、建築用柱の端材です。ホームセンターで売ってる2×4より一回り太くて頑丈そうです。

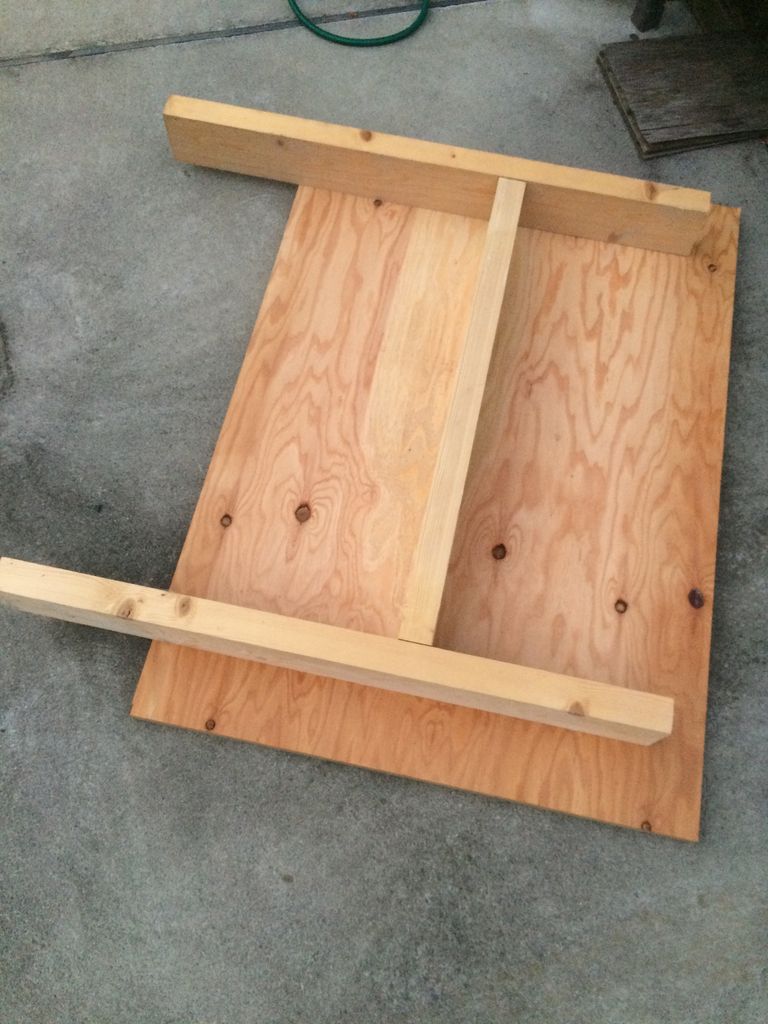

適当に配置して骨組みを考えているところです。

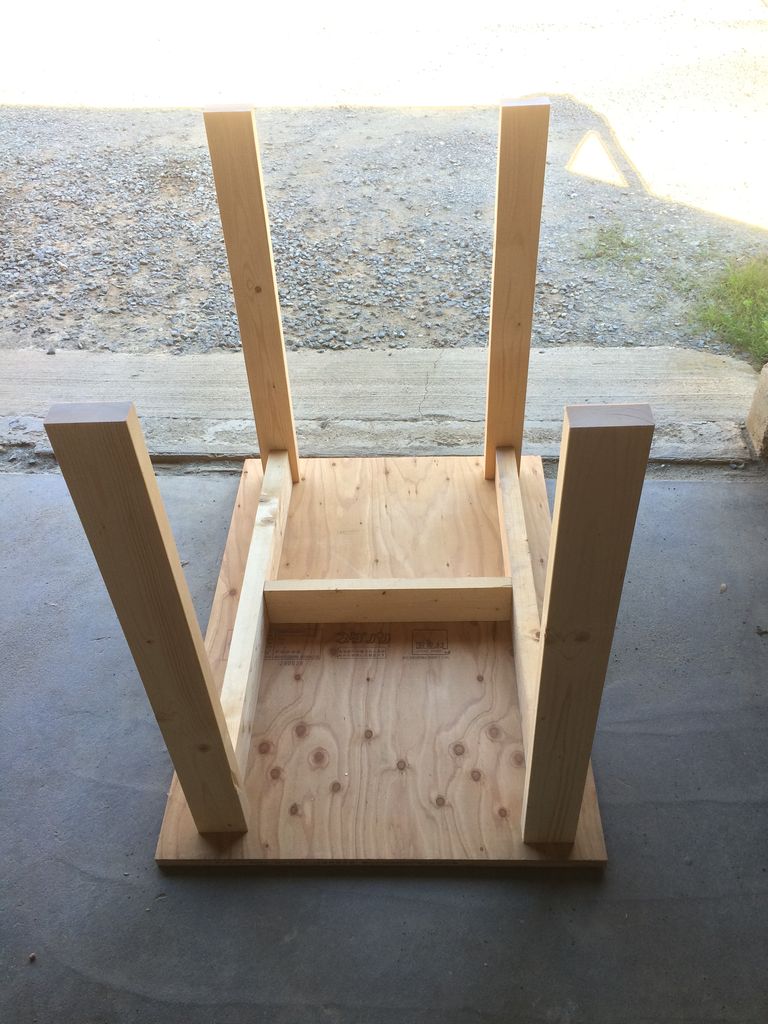

こんな感じで配置してみました。ビス止めはこれからです。作業しやすいように先に木工用ボンドを塗ってしばらく放置してからビスを打ちます。

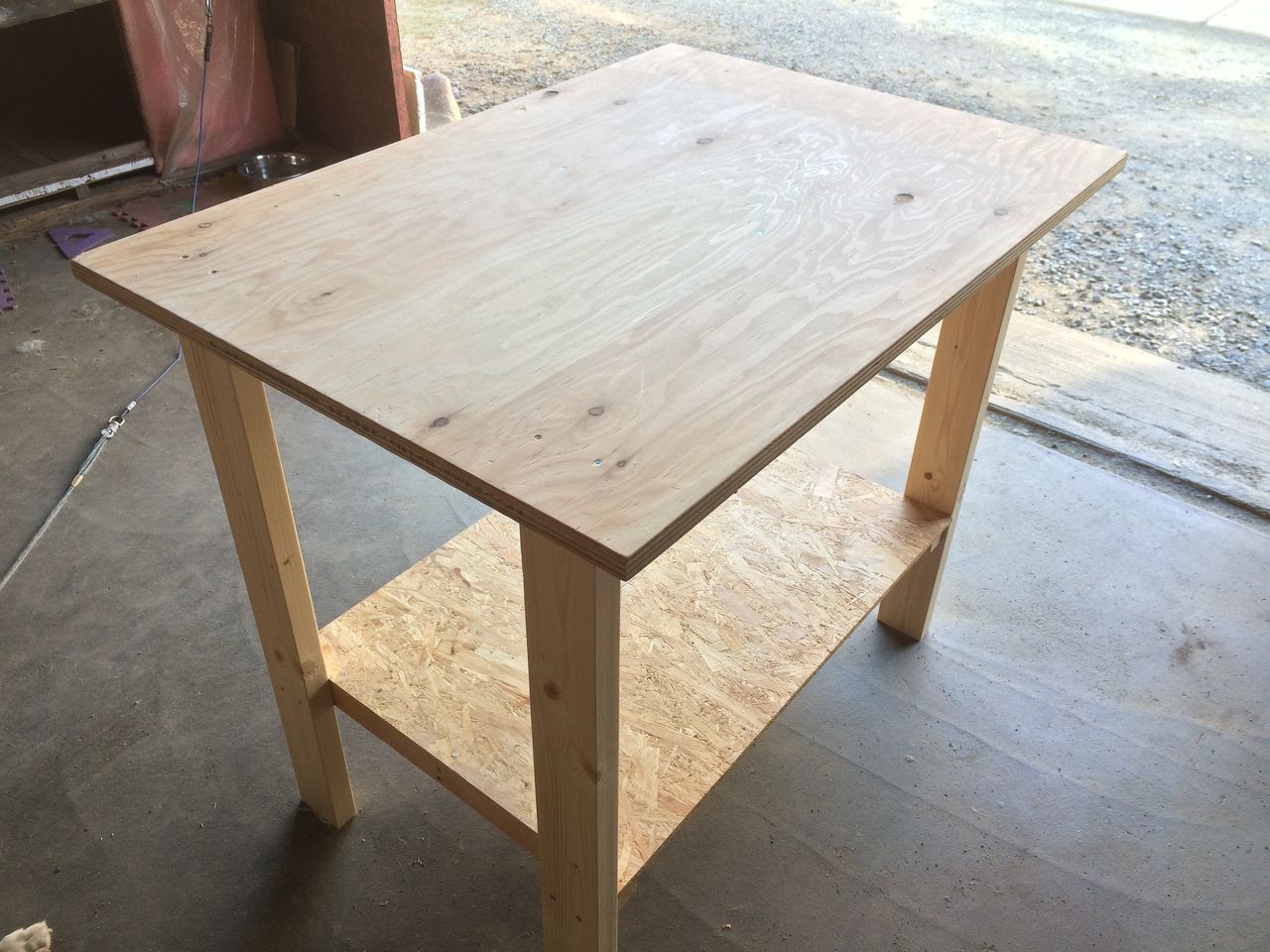

組み終わりました。ひっくり返して棚板を増やしました。
さて、この机の上をこんな感じにしていきたいと思います。
ドリルを乗せる台座の作成にとりかかります。

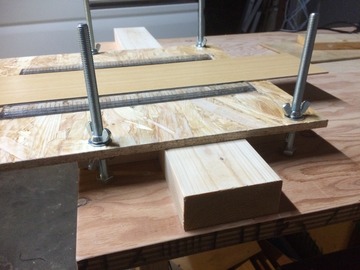

これはドリルを乗せた台座をスライドさせられる構造にしたつもりだったのですが、いざ作るにあたって不備に気が付きました。一つ前の図案の全体図を見るとわかりやすいのですが、薄茶部分を支えるボルトが、台座の端にあったのでは、台座をずらせない、つまりボルトが台からはみ出てしまい役に立たないことに気が付きました。

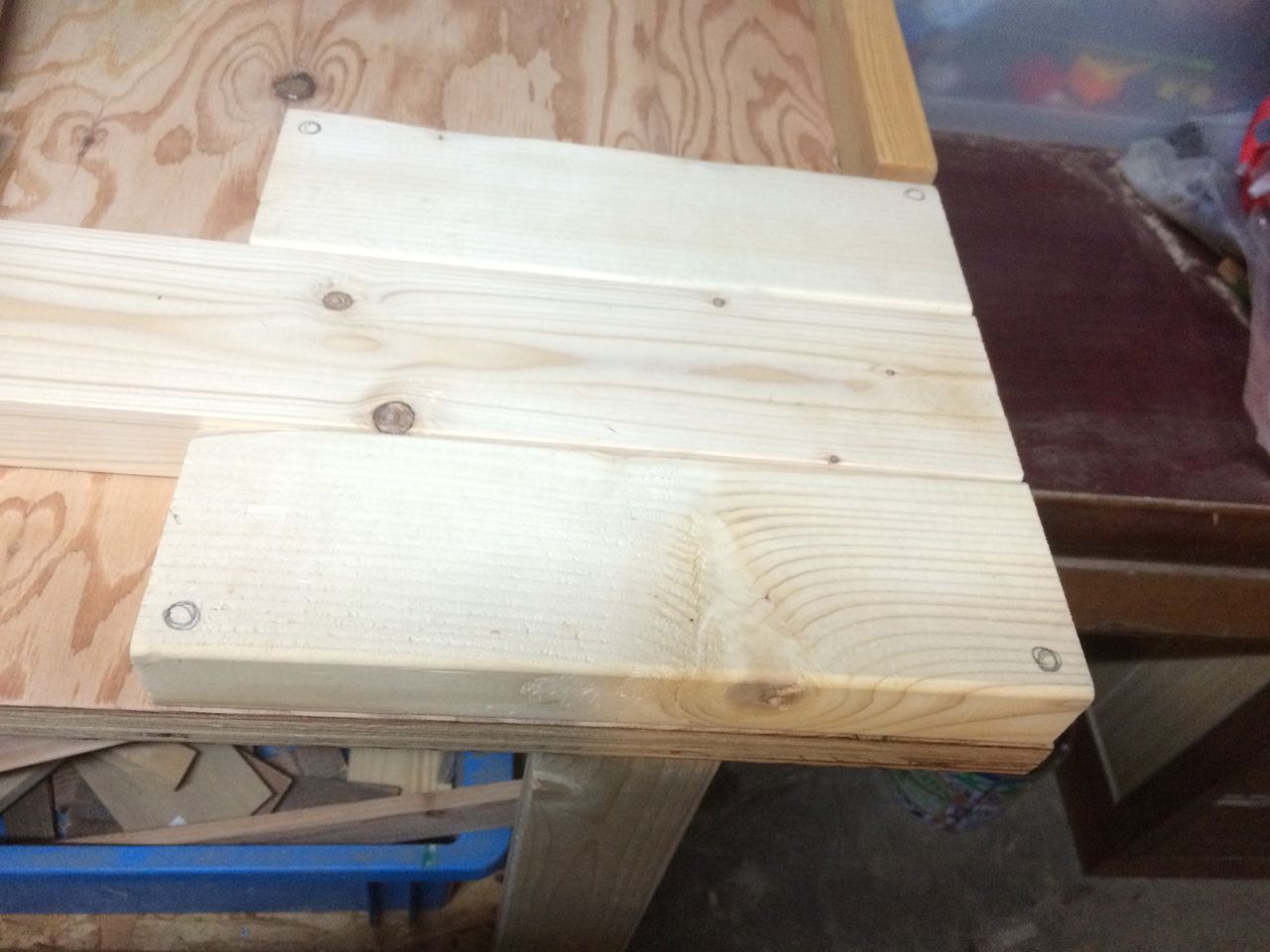

そのため、スライドさせる台座は左右を短くしました。また、その変更にともない材料が少なくてすむように作業台に打ち付ける側のレールを1本にしました。

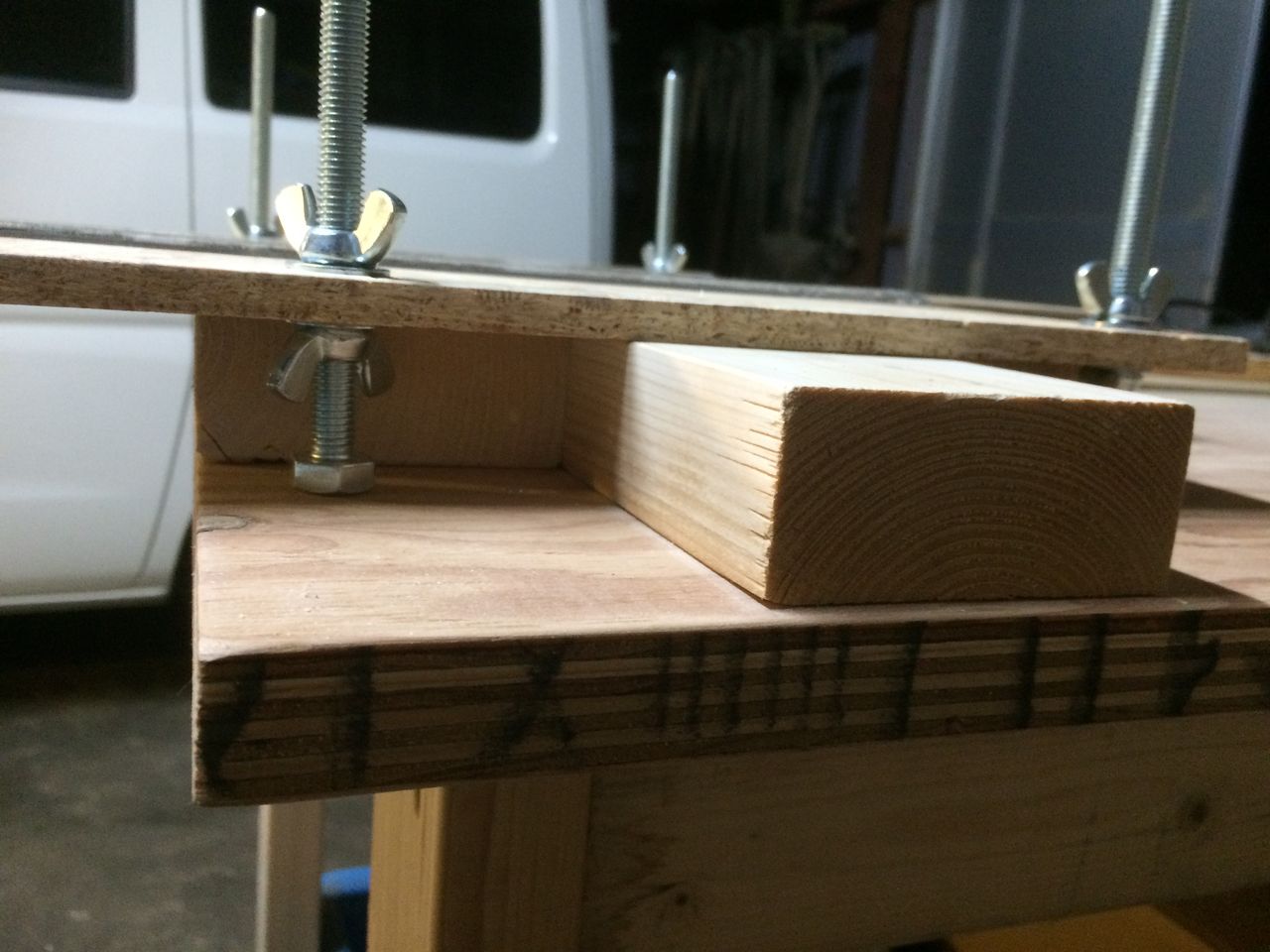

買ってきたボルトはいささか長すぎました。でもまあ、よしとします。
これで3次元方向の位置調整のうち、高さと左右への仕組みはできました。
残るはダボ穴あけの動き、奥～手前の動き部分です。

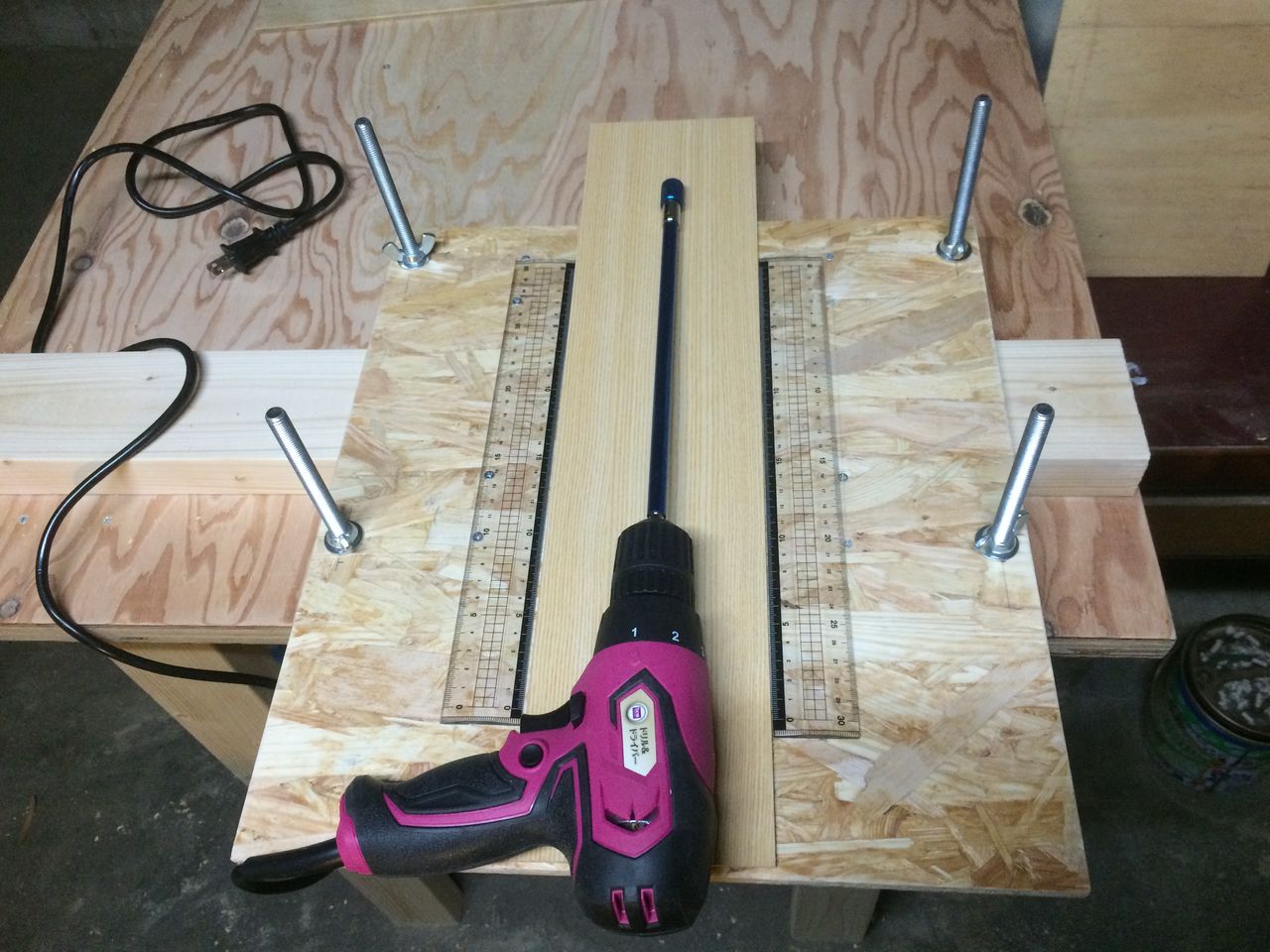

電気ドリルの先端に付けた長い部品は、エクステンションロングホルダーという商品です。
ホルダー部分が筒になっていて中の軸と分離しているので、ホルダー部分を固定してもドリルビットが問題なく回ります。
問題は、持っていたこのエクステンションホルダーでは30ｃｍもあるので長すぎるのです。
楽天通販では15ｃｍのやつがありました。近隣のホームセンター3社に取り扱いを確認しましたが、どこも扱っていません。30ｃｍのを買ったホームセンターで15ｃｍのを取り寄せできないか、今日依頼をしてきたところです。返事はまだありません。
楽天で15ｃｍのが売られています。740円のショップがありましたが、送料無料になるためには3000円とか5000円以上の縛りが。。
↓は送料込みですので、ホームセンターから入らなければ、よっちはここから買おうかな。
 | タカギ 高儀 EARTH MAN エクステンション150mm H225×W55×D22 価格:1,080円 |
この続きは、部品が手に入ってからですね。
